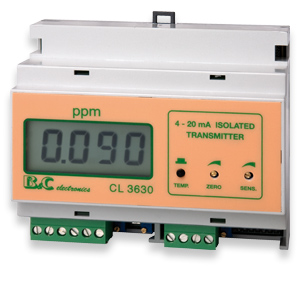

CL3630余氯變送器 CL3630余氯變送器介紹

CL3630余氯變送器配有較大LCD顯示屏，使測量顯示值更易于讀取。 采用10-30Vdc直流電，使用更安全。電源線同時也是4-20mA輸出信號載流線， 使連 接更簡單。4-20mA輸出信號可以傳輸給記錄儀或其他可以接收4-20mA信號 設備，如PLC、DCS以及個人電腦等。CL3630余氯具有手動及自動溫度補償功能，溫度補償采用pt100溫度電極。CL3630余氯變送器可拔出端子板，使現場接線更方便快捷。

CL3630余氯顯示變送器功能

■ 兩線制4-20mA輸出

■ 獨立電流環路變送輸出

■ 測量信號來自恒電壓電極或極譜膜電極

■ 溫度顯示

■ LCD顯示

■ 自動或手動溫度補償功能（自動溫度補償信號來自Pt100溫度電極）

■ 10-30VDC直流電

■ 與其他接收4-20mA的過程控制設備直連

■ DIN六位模塊開關導軌式安裝

■ 可拔出接線端子板

CL3630余氯變送器技術參數

顯 示：LCD顯示

極譜電壓：-200mV（根據客戶要求可在-800mV~800mV之間調整）

輸入信號：來自3線SZ283恒電壓電極或2線極譜膜電極，pt100溫度電極

測量范圍：0~2.000、0-20.00ppm兩檔切換

靈 敏 度：窄幅調整：86%~112%，寬幅調整：20%~200%

輸出信號：4-20mA

操作溫度：0~50℃

環境濕度：95%無冷凝水

溫度范圍：-10.0~120.0℃

斜率調整：0.4-4-40uA與選定的測量范圍對應

溫度補償：手動或自動（自動溫度補償客戶需選購pt100溫度傳感器）

溫度系數：0~4.0%/℃（根據測量成分不同進行調整）

參比溫度：20℃

零點調整：±15%

電 源：10~30Vdc

絕緣等級：500V

重 量：200克

外形尺寸：105x95x58mm

安 裝：DIN六位模塊開關導軌安裝

配套部件：恒電壓電極：SZ283（余氯/二氧化氯/臭氧）

極譜膜電極：CL7901（余氯/二氧化氯）帶恒流器，OZ7901（臭氧）帶恒流器

恒 流 器：SZ7231單孔座，SZ7233三孔座
